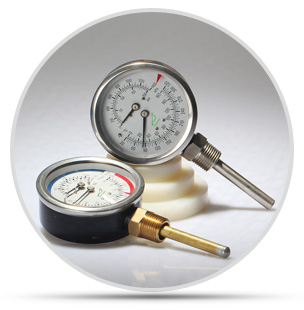

水高计（温度压力一体表）是一款集温度与压力测量功能于一体的精密仪器，通过集成双金属温度计与压力表的核心技术，实现对工业环境中温度与压力的同步监测。其核心优势在于 “一表双能”，显著节省安装空间与维护成本，广泛应用于供热系统、化工管道、锅炉设备等需要同步掌握热工参数的场景。

一、工作原理：双机制协同感知

1、温度测量
采用双金属片作为感温元件，由两种热膨胀系数差异较大的金属（如锰镍铜合金与镍铁合金）贴合而成。当温度变化时，双金属片因膨胀程度不同产生弯曲形变，通过转轴与齿轮组驱动指针转动，精度可达 ±2%。例如，在蒸汽管道中，温度升高会导致双金属片向低膨胀系数一侧弯曲，指针随之指向更高温度值。

2、压力测量
依赖波登管（C 型或螺旋型金属管）实现压力感知。当被测介质（如气体或液体）进入波登管内部，管体因压力作用从椭圆形截面逐渐胀成圆形，自由端产生微小位移（约 2~3mm），经连杆与齿轮放大后驱动指针显示压力值，量程覆盖 0.1MPa 至 700MPa。例如，在液压系统中，波登管末端位移与系统压力成正比，指针实时反映油压变化。

二、结构设计与核心技术

集成化表盘：直径 70~150mm 的表盘同步显示温度与压力刻度，部分型号支持℃/℉与 MPa/PSI 单位切换。

材料适配：

铜材质：导热性优异，适用于水、油等非腐蚀性介质。

不锈钢材质：耐酸碱腐蚀，适合化工、制药等严苛环境。

密封与防护：采用橡胶密封圈与焊接工艺，防护等级达 IP65，可抵御粉尘与喷水冲击。

三、典型应用场景

供热系统：监测热网管道的供水温度与压力，确保热力平衡与设备安全。

化工反应釜：实时监控反应过程中的温度与压力，预防超温超压引发事故。

锅炉设备：同步显示蒸汽温度与炉膛压力，辅助司炉工优化燃烧效率。

制冷系统：监测制冷剂管道的温度与压力，诊断压缩机运行状态。

四、使用要点与维护建议

安装规范：

避免振动与强磁场干扰，接口需采用 1/4"NPT 螺纹密封。

轴向型适合垂直管道，径向型适合水平管道。

校准周期：每年至少校准 1 次，使用标准压力源与恒温槽验证精度。

故障排查：

指针卡滞：检查波登管是否堵塞或齿轮组润滑不足。

温度偏差：清洁双金属片表面污垢，或更换老化元件。

总结：水高计通过双金属片与波登管的协同工作，将温度与压力的变化转化为直观的机械读数，凭借高集成度与可靠性，成为工业领域热工参数监测的 “黄金搭档”。其设计理念不仅简化了设备配置，更通过实时数据支撑，助力企业实现能效优化与安全生产。
