波登管压力表和膜合压力表的区别和用途

文章出处:人气:-发表时间:2018-05-16 13:23【

压力表在工业设备中应用及为广泛,主要是由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便的特性。今天我们来讲讲其中常见的两种类型波登管压力表和膜盒压力表的区别。

波登管压力表中波登管敏感元件是弯成圆形,截面积显椭圆形的弹性C形管。测量介质的压力作用在波动管的内侧,这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形,形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定,其就会产生小小变形,其变形的大小取决于测量介质的压力大小。波登管的变形通过机芯间接地由指针显示测量介质的压力。波登管压力表主要用于工业、石油、化工、供热系统, 管道、仪表气动管路及其辅助设备等。

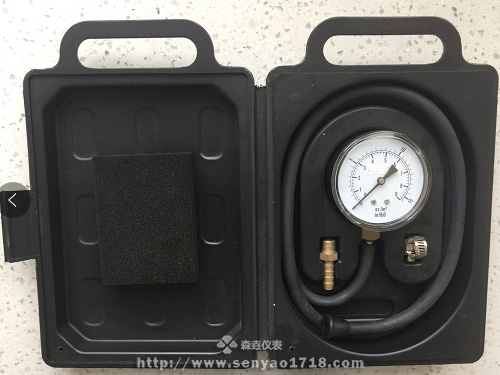

波登管压力表和膜合压力表的区别和用途

膜盒压力表中膜盒敏感元件由两块连接在一起的显圆形波浪的膜片组成。测量 介质的压力作用在膜盒腔内侧,由此所产生的变形可用来间接测量介质的压力。压力值的大小由指针显示。膜盒压力表一般用来测量气体的压力,并能测量微压、过压保护在一定程度上也是可以的。当几个膜盒敏感元件叠在一起后会产生较大的传递力来测量极微小的压力。膜合压力表主要测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压,广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备。

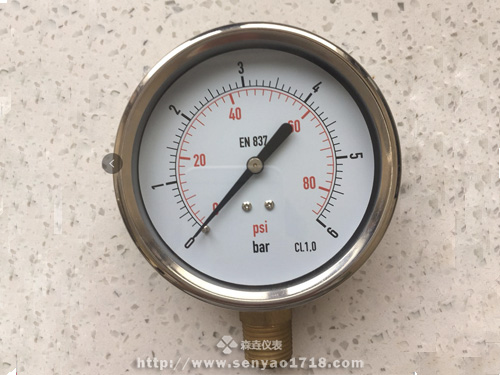

波登管压力表和膜合压力表的区别和用途
