弹簧管压力表的动态图解,清晰了解其工作过程

文章出处:人气:-发表时间:2015-10-29 15:50【

      弹簧管压力表,又可以称作布尔登表,主要用来测量无爆炸、不结晶、不凝固,对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。但是许多人不了解弹簧管式压力表的结果和工作过程,小编为大家准备了弹簧管压力表的动态图解,看完图就可以更清晰的了解了。

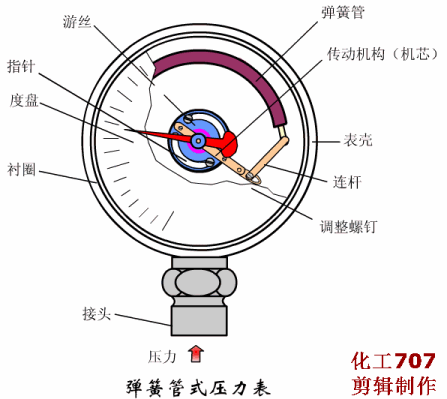

从图中可以看出,弹簧管压力表的主要组成部分为一弯成圆弧形的弹簧管,管的横切面为椭圆形。作为测量元件的弹簧管一端固定起来,并通过接头与被测介质相连;另一端封闭,为自由端。自由端通过连杆与扇形齿轮相连,扇形齿轮又和机心齿轮咬合组成传动放大装置。通过图解还可以清晰的看出弹簧管压力表的工作过程,理解起来就更加简单了吧!

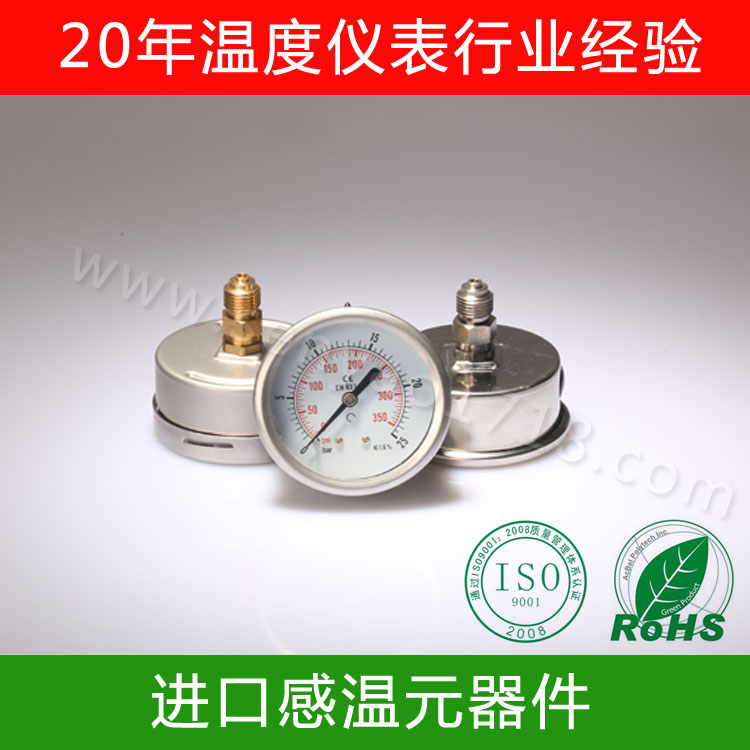

不过还是要注意,弹簧管压力表属于就地指示型压力表,就地显示压力的大小,不带远程传送显示、调节功能。但随着技术的进步,弹簧管压力表出现了许多延伸产品,有弹簧管耐震压力表、弹簧管膜盒压力表、弹簧管隔膜压力表、不锈钢弹簧管压力表、弹簧管电接点压力表等等。在选择的时候可以根据自己的要求,选择合适的压力表。



此文关键字:压力表
