弹簧管——压力表的核心元件

文章出处:人气:-发表时间:2016-10-13 11:38【

今天我们来介绍一下弹簧管,这种零部件是我们压力表压力式温度计中核心的不见,没有它压力式的仪表就无法工作了。

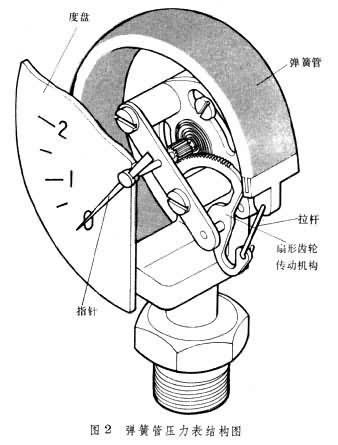

首先什么是弹簧管?弹簧管是一端封闭的特种成型管,当管内和管外承受不同压力时,则在其弹性极限内产生变形,弹簧管是压力测量仪表中的一种压力检出元件。


最早的弹簧管弯成C形,因为法国人E.波登所发明,故又称波登管,现代仍大量应用。其中扁管适用于低压,圆管适用于高压,盘成螺旋形弹簧管可用于要求弹簧管有较大位移的仪表中。

一个弹簧管,至少包括钢丝、胶合层和铝箔复合膜。包住钢丝的铝箔复合膜,其两端叠合覆盖在一边相邻的且先包住钢丝的铝箔复合膜上;各层膜之间有粘合层。这种弹簧管耐热、耐寒、径向受力大、轴向伸缩比高。

压力弹簧管又称为包端管。它是一种管体呈圆弧形,螺旋形,涡线形,麻花形,且截面为特定形状,用来测量流体压力的中空管。与其他敏感元件相比具有灵敏度高、刚度大、过载能力强的特点,广泛用于测量较高的压力。利用压力弹簧管的压力--位移特性,可以制造成直接指示性质的各种压力仪表,用来测量各种气源(氮气、氧气、空气、氢气)、各种液体的压力。还可以制成传感器、压力信号器控制电机、电器,实现自动化。

当然弹簧管不能单独使用,一般都需要和别的零部件一起组成元件,从而成为我们压力仪表中的核心元件。

此文关键字:压力表 弹簧管
