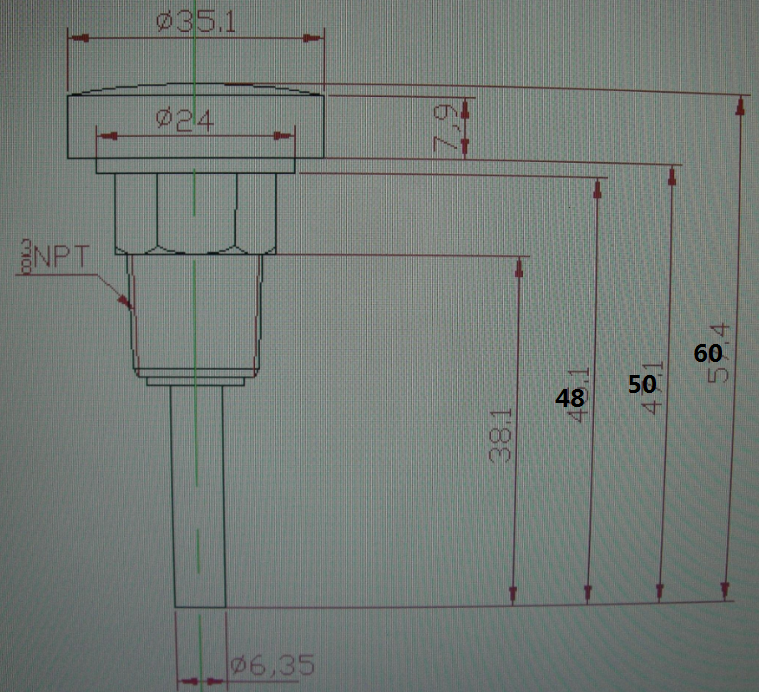

LFPT183充油温度计结构图

文章出处:森垚仪表人气:-发表时间:2019-10-09 10:41【

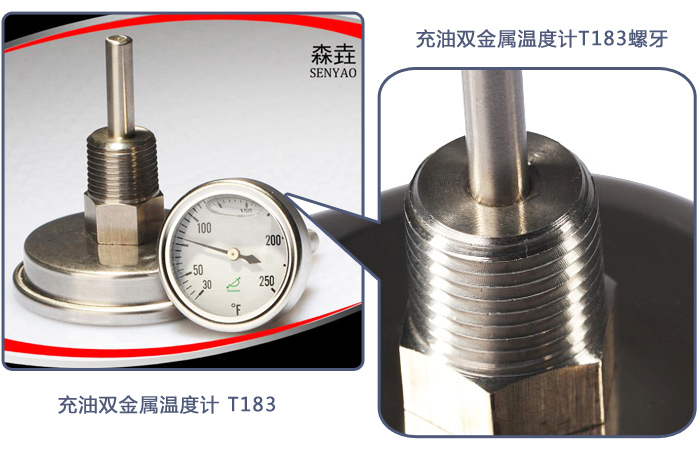

LFPT183充油双金属温度计, 也叫耐震双金属温度计,可以现场显示温度,直观方便;安全可靠,使用寿命长,快速读数,是工业上常用的一款充油温度计,想了解LFPT183充油温度计结构图吗?森垚仪表为大家来分享吧!


规格描述:

型号:LFPT183(充油表)

底壳:SS304

感温管材质:SS304

表盘材质:盘白底、盘铝底、平白底、平铝底

表蒙:PC

指针:黑色

上盖圈:SS304,密封型

表盘大小:1-3/8”

螺牙:3/8”NPT

感温管直径:6.35mm

感温管长:1.5”(含螺牙)

充硅油

耐震双金属温度计可以直接测量各种生产过程中的-80℃~+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。

耐震双金属温度计原理是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。
