热电偶温度计如何安装?

文章出处:人气:-发表时间:2016-06-25 00:38【

热电偶和热电阻温度计属于接触式温度计,由于其无法替代的优点成为工矿企业和科研院所常用的温度测量仪表。正确的安装热电偶和热电阻传感器是保证其测量精度和使用寿命的重要因素。下面根据平时的使用情况以几种常用的安装方式作些介绍,希望能给大家的实际工作提供点参考。

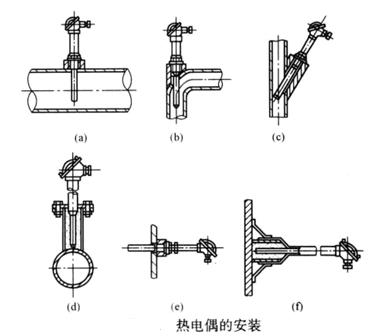

首先热电偶和热电阻的安装应尽可能保持垂直,以防止保护套管在高温下产生变形,但在有流速的情况下,则必须迎着被测介质的流向插入,以保证测温元件与流体的充分接触以保证其测量精度。
另外热电偶和热电阻应尽量安装在有保护层的管道内,以防止热量散失。其次当热电偶和热电阻传感器安装在负压管道中时,必须保证测量处具有良好的密封性,以防止外界冷空气进入,使读数偏低。
当热电偶和热电阻传感器安装在户外时,热电偶和热电阻传感器的接线盒面盖应向上,入线口应向下,以避免雨水或灰尘进入接线盒,而损坏热电偶和热电阻接线盒内的接线影响其测量精度。
应经常检查热电偶和热电阻温度计各处的接线情况,特别是热电偶温度计由于其补偿导线的材料硬度较高,非常容易从接线柱脱离造成断路故障,因此要接线良好不要过多碰动温度计的接线并经常检查,以获得正确的测量温度。
热电偶安装时应放置在尽可能靠近所要测的温度控制点。为防止热量沿热电偶传走或防止保护管影响被测温度,热电偶应浸入所测流体之中,深度至少为直径的10倍。当测量固体温度时,热电偶应当顶着该材料或与该材料紧密接触。为了使导热误差减至最小,应减小接点附近的温度梯度。
当用热电偶测量管道中的气体温度时,如果管壁温度明显地较高或较低,则热电偶将对之辐射或吸收热量,从而显着改变被测温度。这时,可以用一辐射屏蔽罩来使其温度接近气体温度,采用所谓的屏罩式热电偶。
选择测温点时应具有代表性,例如测量管道中流体温度时,热电偶的测量端应处于管道中流速最大处。一般来说,热电偶的保护套管末端应越过流速中心线。
