如何确定双金属温度计规格参数?

文章出处:森垚仪表人气:-发表时间:2020-11-04 09:38【

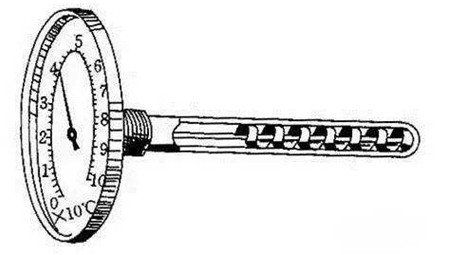

双金属温度计是一种常用于工业设备上来测温的仪表,它可以直接测量各种生产过程中的-50℃~+500℃范围内液体、蒸汽和气体介质温度。它的工作原理是将绕成螺纹旋形的热双金属片作为感温器件,并把它装在保护套管内,其中一端固定,称为固定端,另一端连接在一根细轴上,称为自由端。在自由端线轴上装有指针。当温度发生变化时,感温器件的自由端随之发生转动,带动细轴上的指针产生角度变化,在标度盘上指示对应的温度。可配合各式安装套管,满足不同压力等级要求。那么双金属温度计的规格参数如何确定呢?


如何确定双金属温度计规格参数?

双金属温度计规格参数是由使用环境决定的。我们可以根据使用环境的需要确定如下参数:

1、公称直径:如Φ60、Φ100、Φ120、Φ150;

2、精度:如1.0、1.5;

3、过程连接螺纹:如M20*1.5、1/2NPT;

4、安装方式:如直接焊接式、螺纹安装式、法兰安装式;

5、热响应时间≤40S;

6、防护等级:IP65。

7、测温范围

8、插入深度

此文关键字:双金属温度计
