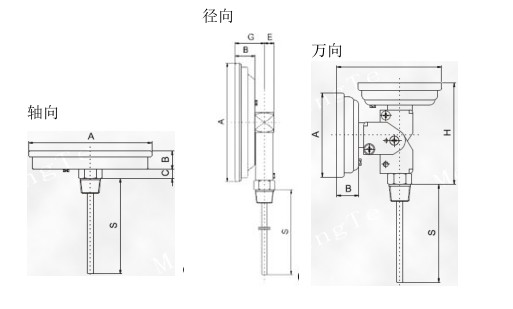

很多人都了解双金属温度计是用于安装在管道、船舶、工厂和机械方面；那你知道双金属温度计的结构图是怎样的吗？下面森垚仪表来为你分享工业上常用的轴向型、万向型、径向型的结构图。

双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，称为自由端。在自由端线轴上装有指针。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。

双金属温度计在保管、安装、使用及运输过程中，应尽量避免碰撞保护管，切勿使保护管弯曲、变形。安装时，严禁扭动仪表外壳。
