森垚仪表教你辨识WSS型双金属温度计

文章出处:人气:-发表时间:2015-06-01 15:55【

很多人在询问双金属温度计的时候只给了一个型号规格,但是有的时候却不知道这些型号是什么意思,如何知道双金属温度计编号WSSxxx代表什么意思呢?

现在国内用编号WSSxxx来代表双金属温度计,但是当你看到比如WSS401编号,你知道这个是什么意思吗?下面由森垚仪表来告诉你这些编号所代表的意思。

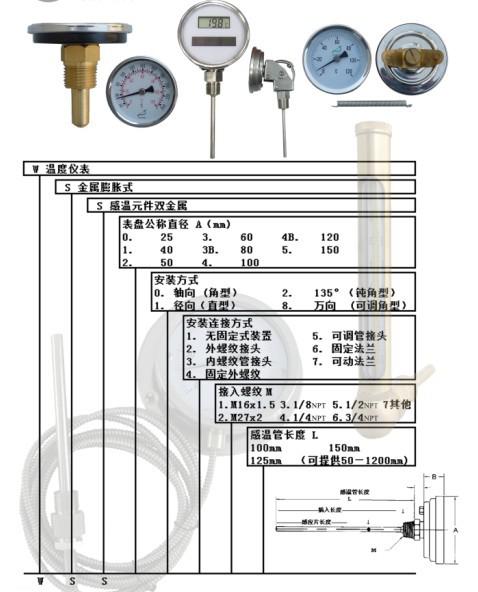

请看下面图表:

W – 温度仪表

S – 金属膨胀式

S – 感温元件双金属

所以WSS就是双金属温度计

第一个数字:表盘直径

0代表直径是25mm,1代表直径是40mm,2代表直径是50mm,3代表直径是60mm,3B代表直径是80mm,4代表直径是100mm,4B代表直径是120mm,5代表直径是150mm。

第二个数字:安装方式

如果安装方式是轴向,则用0代表;如果按照方式是径向,则用1代表;如果是135度角安装,则用2代表;如果是万向的安装方式,则用8来代表。

第三个数字:安装连接方式

1代表无固定装置;2代表外螺纹接头,比如说1/2”NPT/BSP外螺纹;3代表内螺纹管接头;4代表固定外螺纹;5代表可调管接头;6代表固定法兰;7代表可动法兰。

第四个数字:接入螺纹

1代表M16X1.5螺纹;2代表M27X2螺纹;3代表1/8”NPT螺纹;4代表1/4”NPT螺纹;5代表1/2”NPT螺纹;6代表3/4”NPT螺纹;7代表其它。

比如编号WSS4025代表什么意思呢?从以上的描述以及图表能看出,WSS4025代表的是表头直径为100mm的轴向的外螺纹接头为1/2”NPT的双金属温度计

再比如编号WSS311,则代表的意思是表头直径为60mm的径向的无固定安装的双金属温度计。

现在大家懂怎么识别双金属温度计的编号了吗?
