温度测量仪表的选择与安装

文章出处:人气:-发表时间:2015-07-05 15:01【

森垚仪表专业生产各类不锈钢温度计,那你们知道温度测量仪表应该如何选择与安装吗?

一,温度测量仪表的选择

1)就地温度仪表的选择

双金属温度计:在满足测量范围、工作压力和精确度要求时,应优先选用。

压力式温度计:对于无法近距离观察、有振动及精确度要求不高的场合可选用。

玻璃温度计:由于汞害,森垚仪表一般不推荐使用。

2)温度检测元件的选择

热电偶适用一般场合,热电阻适用于无振动场合,热敏电阻适用于要求测量反应速度快的场合。

根据对测量响应速度的要求,可选择:热电偶600s100s20s三级;热电阻90~180s30~90s10~30s<l0s四级;热敏电阻<1s

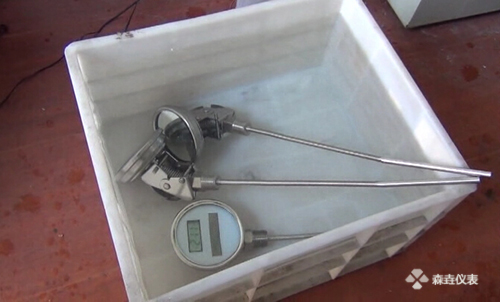

防水电子温度计

3)根据使用环境条件选择温度计接线盒

普通式:条件较好的场所;

防溅式、防水式:潮湿或露天的场所;

隔屠式:易燃、易爆的场所;

插座式:仅适用于特殊场合。

4)连接方式的选择

一般情况下可选用螺纹连接方式,下列场合应选用法兰连接方式:

①在设备、衬里管道和有色金属管道上安装;

②结晶、结疤、堵塞和强腐蚀性介质;

③易燃、易爆和剧毒介质。

5)特殊场合下温度计的选择

①温度>870℃、氢含量>5%的还原性气体、惰性气体及真空场合,选用钨铼热电偶或吹气热电偶;

②设备、管道外壁和转体表面温度,选用表面或铠装热电偶、热电阻;

③含坚硬固体颗粒介质,选用耐磨热电偶;

④在同一个检测元件保护套管中,要求多点测温时,选用多支热电偶。

二,温度测量仪表的安装

温度测量仪表的选择与安装

1)测量的准确性考虑

①侧温元件在管道上安装,应保证测温元件与流体充分接触,因此,要求测沮元件迎着被测介质流向,至少要与被测介质的流向成90o,切勿与被测介质形成顺流;

②安装水银温度计或热电偶,如果管道公称直径小于50mm,以及安装电阻温度计双金属温度计的管道公称直径小于80mm,应将温度计安装于加装的扩大臂上;

③测温元件的工作端应处于管道中流速最大之处,膨胀式温度计应使测温点的中心置于管道中心线上,热电偶、铂热电阻,铜热电阻保护套管的末端应分别越过流束中心线5~10mm50~70mm2530mm压力表式温度计温包的中心虚与管道中心线重合;

④要有足够的插入深度,以减少测沮误差;

热电偶和热电阻的接线盒盏应向下,以避雨水或其他液体渗入影响测量,热电偶处不得有强磁场;

⑥为减少测温的滞后,可在保护外套管与保护套管之间加装传热良好的填充物,如变压器油(<150)或铜屑、石英砂(>150)

2)测温保护管的选择

①检测元件插入长度的选择:插入长度的选择应以检测元件插至被测介质温度变化灵敏,且具有代表性的位置为原则。

②测温保护管材质的选择:应根据被测介质的条件正确选用。

3)在管道设备上的安装

一般有两种:

①螺纹连接头固定;螺纹连接头固定方式,一般适用于在无腐蚀性介质的管道上安装测温元件。具有体积小、安装较为紧凑的优点。

②法兰固定。法兰固定方式,适用于在设备上安装测温元件。在高温、强腐蚀性介质、结焦淤浆介质、剧毒介质、粉状介质以及测触媒层多点温度时,也应采用法兰固定方式,以方便维护。
