一个表两种功能的压力温度一体表

文章出处:人气:-发表时间:2015-05-29 15:33【

温度压力一体表是把双金属温度计的感温功能和压力表感知压力的功能合并在一个表上。一个表拥有两个表的功能, 但是只占用一个的安装空间。

温度压力一体表又叫水高计,锅炉仪表等。主要使用在供热系统或其他需要同时测量温度和压力的管道系统中。表盘式的指针读数, 能够一目了然的知道设备系统是否在正确的温度和压力中。

温度压力一体表的感温部件是由双金属感温片转轴等组成。当温度变化时,因双金属片的两种不同材料的线膨胀系数差异相对很大儿产生不同的膨胀和收缩,导致双金属片产生弯曲变形,不同的变形的量产生不同的转动量, 转动量带动连接转轴,转轴带动另一端的指示针, 这样指示指针就可以指在正确的读数上, 指示出了温度。

温度压力一体表的压力部件通常是由弹性元件和机芯组成。压力表通过表内的敏感元件波登管的弹性形变,再由表内机芯的转换机构将压力形变传导至指针,引起指针转动来显示压力。

通过螺纹进行和设备的过程连接。根据管道不同, 温度压力一体表的连接方式也有不同, 主要分为轴向和径向两种。 如下图:

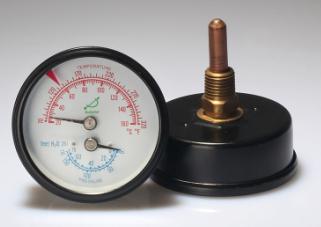

轴向型

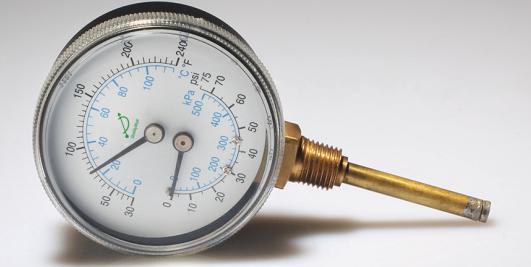

径向型


通常温度压力一体表的温度精度是:+/-3-2-3%, 压力精度是:+/-1.5%.

温度压力一体表又叫水高计,锅炉仪表等。主要使用在供热系统或其他需要同时测量温度和压力的管道系统中。表盘式的指针读数, 能够一目了然的知道设备系统是否在正确的温度和压力中。广泛用于热力管网、供水供气系统中。

此文关键字:温度压力一体表
