轴向型双金属温度计结构图介绍

文章出处:森垚仪表人气:-发表时间:2020-02-12 14:22【

双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。

轴向型双金属温度计结构图介绍

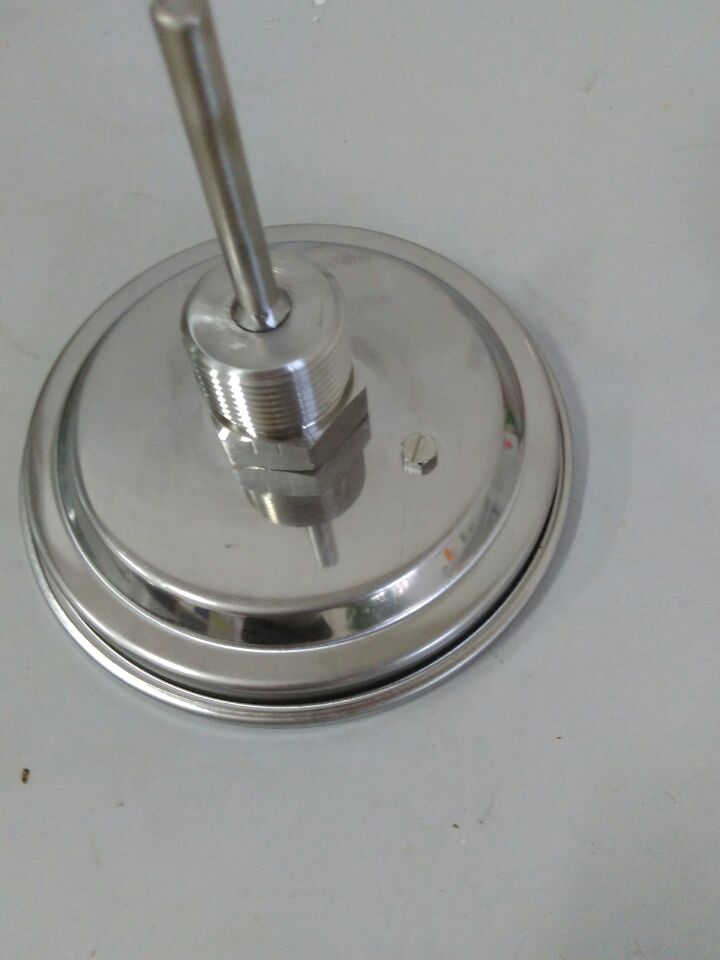

为了适应各种生产的需要,轴向型双金属温度计在工业生产中是一种常用的双金属温度计。今天我们就来介绍一下轴向型双金属温度计的结构图:轴向型双金属温度计指针盘与保护管的连接方向是垂直连接。

轴向型双金属温度计结构图介绍

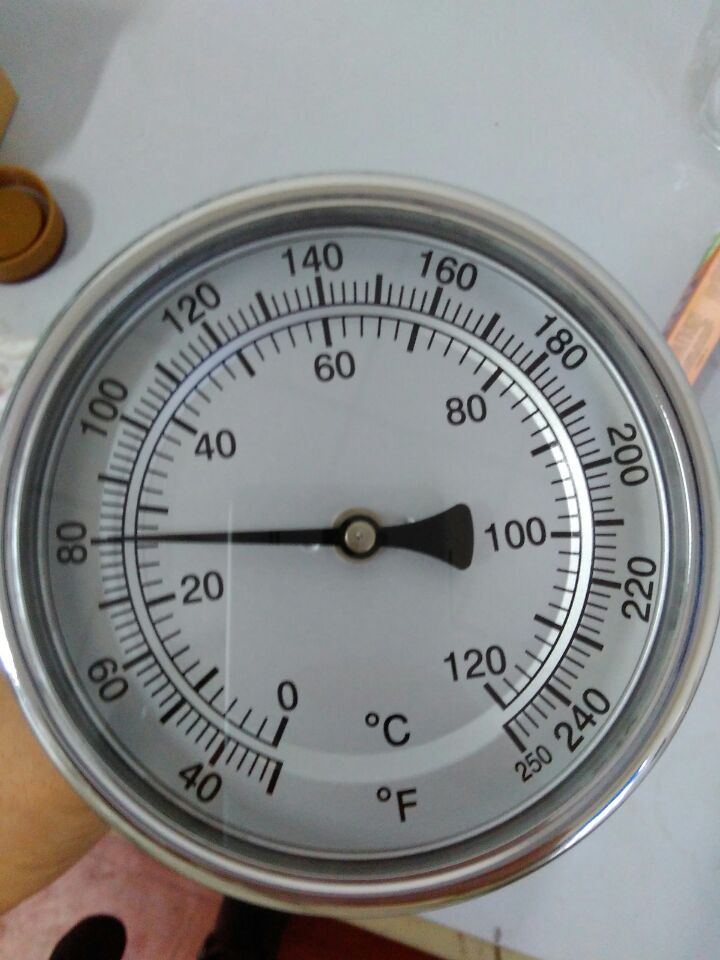

轴向型双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件,并把它装在保护套管内,其中一端固定,称为固定端,另一端连接在一根细轴上,称为自由端。在自由端线轴上装有指针。当温度发生变化时,感温器件的自由端随之发生转动,带动细轴上的指针产生角度变化,在标度盘上指示对应的温度。
